Một van bướm có thể được sử dụng trong nhiều dịch vụ chất lỏng khác nhau và chúng hoạt động tốt trong các ứng dụng bùn. Sau đây là một số ứng dụng điển hình của van

Bướm:

Ưu điểm của van bướm

Nhược điểm của van bướm

Quy trình cài đặt

1. Hãy chắc chắn rằng các đường ống và mặt bích được sạch sẽ. Bất kỳ vật liệu lạ nào như tấm kim loại, cân ống, xỉ hàn, que hàn, v.v ... đều có thể hạn chế chuyển động của đĩa hoặc làm hỏng đĩa hoặc ghế.
2. Vòng đệm không được yêu cầu trên các van ngồi đàn hồi vì chúng mở rộng ra cả hai mặt của van.
3. Căn chỉnh công việc đường ống, và trải đều các mặt bích đủ để cho phép thân van dễ dàng được chèn vào giữa các mặt bích mà không tiếp xúc với mặt bích ống.
4. Kiểm tra xem đĩa van đã được đặt ở mức mở khoảng 10% để nó không bị kẹt ở vị trí ngồi hoàn toàn.
5. Chèn van giữa các mặt bích như hình, chú ý không làm hỏng mặt ghế. Luôn nâng van bằng các lỗ định vị hoặc bằng cách sử dụng một sợi nylon trên cổ hoặc cơ thể. Không bao giờ nâng van bằng bộ truyền động hoặc người vận hành gắn trên van.

1. Đặt van giữa các mặt bích, căn giữa nó, chèn bu lông và siết chặt chúng. Cẩn thận mở đĩa, đảm bảo đĩa không tiếp xúc với bên trong các ống liền kề.
2. Rất chậm đóng đĩa van để đảm bảo khe hở cạnh đĩa từ mặt bích ống liền kề.
3. Mở hoàn toàn đĩa và siết chặt tất cả các bu lông mặt bích như hình.
4. Lặp lại đầy đủ gần với xoay hoàn toàn mở của đĩa để đảm bảo độ hở thích hợp.

Van bướm là một van chuyển động quay một phần tư, được sử dụng để dừng, điều tiết và bắt đầu dòng chảy.

Van bướm rất dễ dàng và nhanh chóng để mở. Một vòng quay 90 ° của tay cầm cung cấp một đóng hoàn toàn hoặc mở van. Van bướm lớn thường được trang bị một hộp số gọi là hộp số, trong đó tay quay bằng bánh răng được kết nối với thân cây. Điều này giúp đơn giản hóa hoạt động của van, nhưng với chi phí tốc độ.

Van bướm có thân hình tròn ngắn, đĩa tròn, ghế kim loại hoặc kim loại mềm, vòng bi trục trên và dưới và hộp nhồi. Cấu trúc của thân van Bướm khác nhau. Một thiết kế thường được sử dụng là loại wafer phù hợp giữa hai mặt bích. Một loại khác, thiết kế wafer lug, được giữ ở giữa hai mặt bích bằng các bu lông nối với hai mặt bích và đi qua các lỗ trên vỏ ngoài của van. Van bướm thậm chí có sẵn với đầu hàn mặt bích, ren và mông, nhưng chúng không thường được áp dụng.

Van bướm sở hữu nhiều lợi thế hơn cổng, quả cầu, phích cắm và van bi, đặc biệt là cho các ứng dụng van lớn. Tiết kiệm về trọng lượng, không gian và chi phí là những lợi thế rõ ràng nhất. Chi phí bảo trì thường thấp vì có một số lượng tối thiểu các bộ phận chuyển động và không có túi để bẫy chất lỏng.

Van bướm đặc biệt phù hợp để xử lý các dòng chất lỏng hoặc khí lớn có áp suất tương đối thấp và để xử lý bùn hoặc chất lỏng với lượng lớn chất rắn được dự kiến.

Van bướm được xây dựng trên nguyên tắc của một van điều tiết đường ống. Phần tử điều khiển dòng chảy là một đĩa có đường kính gần bằng với đường kính bên trong của ống liền kề, nó quay trên trục dọc hoặc trục ngang. Khi đĩa nằm song song với đường ống chạy, van được mở hoàn toàn. Khi đĩa tiến đến vị trí vuông góc, van sẽ đóng lại. Vị trí trung gian, cho mục đích điều chỉnh, có thể được bảo đảm tại chỗ bằng các thiết bị khóa tay cầm.

Van điện từ là loại van nước được sử dung khá rộng rãi hiện nay. Van điện từ là một thiết bị cơ điện được sử dụng để kiểm soát dòng chảy chất lỏng hoặc khí. Van điện từ hay còn gọi là solenid valve được điều khiển bởi dòng điện 220V hoặc 24V được điều hành thông qua một cuộn dây. Bài viết hôm nay vancongnghiephn.com xin được chia sẽ với các bạn các mẫu van điện từ phổ biến nhất hiện nay.

Van điện từ 2 ngả cấu tạo gồm 2 cửa, 1 đóng và 1 mở nên gọi là van 2 ngả. Van điều khiển dòng chảy hoặc khí nén trong đường ống công nghiệp. Bởi lẽ đây là là vực chủ yếu cho việc sản xuất nước ngọt hoặc hút chân không. Bài viết này chúng tôi sẽ giới cho bạn ưu điểm của bộ điện từ điều khiển cho bộ khí.

Van điện từ 3 ngả cấu tạo gồm 3 cửa, 1 đóng và 2 cửa đóng mở thay phiên nhau. Van điều khiển dòng chảy hoặc khí nén trong đường ống công nghiệp. Van hoạt động được điều khiển bởi dòng điện thông qua tác dụng của lực điện từ. Bài viết này chúng tôi sẽ giới cho bạn ưu điểm của van điện từ 3 ngả.

Van điện từ dùng cho axit UPVC là cánh tay đắc lực cho các loại van điện từ. Van điều khiển chất lỏng và chất khí là sản phẩm luôn được quan tâm hàng đầu. Bởi lẽ đây là là vực chủ yếu cho công nghệ axit như nước tẩy rửa, xà phòng. Bài viết này chúng tôi sẽ giới cho bạn ưu điểm của bộ điện từ điều khiển cho bộ khí.

Bây giờ chúng ta hãy xem các bộ phận của điện từ, điều này cũng sẽ giúp chúng ta hiểu được hoạt động của van điện từ. Các bộ phận của van điện từ điển hình được hiển thị trong hình bên dưới và được mô tả dưới đây.

Dưới đây là các bộ phận khác nhau của van điện từ và hoạt động của chúng.

1) Thân van: Đây là thân của van mà van điện từ được kết nối. Van thường được kết nối trong đường ống dòng quá trình để kiểm soát dòng chảy của chất lỏng nhất định như chất lỏng hoặc không khí. Thông thường, dòng chảy từ van được điều khiển bởi tay cầm, nhưng trong trường hợp van tự động, van điện từ được kết nối với van.

2) Cổng vào của van: Đây là cổng mà chất lỏng đi vào bên trong van tự động và từ đây nó có thể đi vào quy trình cuối cùng.

3) Cổng đầu ra: Chất lỏng được phép đi qua van tự động rời khỏi van qua cổng đầu ra. Van điện từ điều khiển dòng chảy của chất lỏng từ cổng đầu vào đến cổng đầu ra. Cổng đầu ra cuối cùng được kết nối với quá trình yêu cầu chất lỏng.

4) Cuộn dây / Solenoid: Đây là thân của cuộn dây điện từ. Cơ thể của cuộn dây điện từ có dạng hình trụ, và nó rỗng từ bên trong. Cơ thể được phủ bằng thép và nó có kết thúc bằng kim loại. Bên trong van điện từ có cuộn dây điện từ.

5) Cuộn dây: cuộn dây điện từ bao gồm một số vòng của dây điện tráng men xung quanh vật liệu sắt từ như thép hoặc sắt. Các cuộn dây tạo thành hình dạng của xi lanh rỗng. Bên ngoài cuộn dây này được bao phủ bằng vỏ thép và bên trong phần rỗng có một pít tông hoặc pít-tông, có chuyển động bên trong không gian rỗng được điều khiển bởi lò xo.

6) Dây dẫn: Đây là các kết nối bên ngoài của van điện từ được kết nối với nguồn điện. Dòng điện được cung cấp cho van điện từ từ các dây này. Khi van điện từ được cấp năng lượng, dòng điện chạy qua các dây này đến van điện từ và khi van điện từ bị mất năng lượng thì dòng điện dừng lại.

7) Pít tông hoặc pít-tông: Đây là phần kim loại tròn rắn có dạng hình trụ và được đặt trong phần rỗng của van điện từ. Khi dòng điện được truyền qua van điện từ, từ trường được tạo ra bên trong không gian rỗng. Do đó, pít tông có xu hướng di chuyển thẳng đứng trong không gian rỗng. Khi dòng điện dừng lại với van điện từ, từ trường bị dừng và pít tông vẫn là nơi tồn tại do lực của lò xo.

Trong blog này, chúng tôi sẽ đưa ra các ví dụ về Ứng dụng Van điện từ. Chúng tôi có thể mô tả các ứng dụng này bởi vì rất nhiều trong số chúng sử dụng các loại van điện từ M & M International. Chúng tôi cũng sẽ liệt kê các van mà chúng tôi đề xuất cho ứng dụng được chọn.

Trong giai đoạn này, dòng điện chạy đến van điện từ (cuộn dây, để cung cấp năng lượng cho nó). Điều này đóng mạch giữ nó dưới áp lực.

1.

Một điện từ (nam châm điện) với lõi của nó.

2.

Một thân van chứa một hoặc nhiều lỗ.

Dòng chảy qua một lỗ được tắt hoặc cho phép bởi sự chuyển động của lõi khi điện từ được cấp năng lượng hoặc được tăng cường hơn.

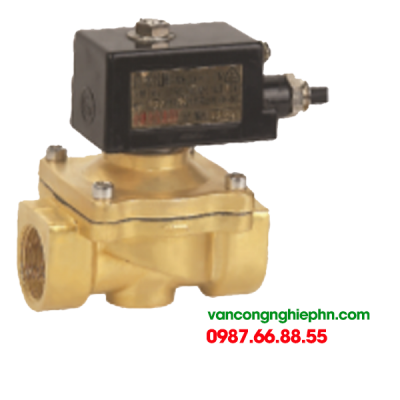

Van điện từ là một van kích hoạt bằng điện, thường được sử dụng để kiểm soát dòng chảy hoặc hướng của không khí hoặc chất lỏng trong các hệ thống năng lượng chất lỏng. Van điện từ được sử dụng trong cả hệ thống năng lượng khí nén và thủy lực, và thường nhất là trong cấu hình poppet hoặc spool.

Xem thêm: Van điện từ hoạt động như thế nào ?

Các ống chỉ hoặc poppet của van được kết nối với một pít tông kim loại màu, thường là lò xo trung tâm hoặc bù lò xo. Pít tông trượt trong một ống lõi bằng kim loại màu, bản thân nó được bao quanh bởi một cuộn dây điện. Cuộn dây có thể tồn tại dưới bất kỳ phạm vi điện áp nào từ 12-48 V dc đến 110-220 V ac. Khi năng lượng được gửi qua cuộn dây, một từ trường được tạo ra để đẩy hoặc kéo pít tông, làm dịch chuyển van.

Các van điện từ cơ bản nhất là van poppet hai chiều, hai vị trí, chỉ đơn giản là mở và đóng để cho phép dòng chảy khi cuộn dây của chúng được cấp điện. Chúng có sẵn dưới dạng các phiên bản ED thường mở và các phiên bản thường đóng, có nghĩa là dòng chảy thông thường và bị chặn thông thường. Thông thường - mở trong năng lượng chất lỏng trái ngược với mở thông thường trong điện tử, có nghĩa là công tắc hoặc tiếp điểm là mở và không chảy electron.

Van poppet ba chiều, hai vị trí cũng rất phổ biến, cho phép chất lỏng được chuyển từ kênh này sang kênh khác. Hai van 3/2 song song có thể được sử dụng để điều khiển và xy lanh hai chiều. Mặc dù cấu trúc thay đổi tùy thuộc vào việc sử dụng, loại van này có thể được sử dụng cho cả khí nén hoặc thủy lực.

Van điện từ ống chỉ bao gồm một ống được gia công có thể trượt trong thân van được gia công. Mỗi đầu của ống chỉ có thể có một pít tông kèm theo, cho phép đẩy van điện từ theo một trong hai hướng, cho phép ba phong bì vị trí. Van điện từ 4/3 là một trong những loại phổ biến nhất, cho phép điều khiển hai chiều của một xi lanh trong một thân van. Các cách thức của Cameron về một van điện từ đề cập đến việc nó chứa bao nhiêu cổng, và các vị trí trên đường sắt của một van điện từ đề cập đến bao nhiêu trạng thái mà nó có thể hoạt động trong đó. Một van ba vị trí đòi hỏi một trạng thái trung tính lò xo cùng với hai vị trí được kích hoạt.

Van khí nén có sẵn như năm van chuyển, cho phép van điện từ 5/3 để kiểm soát các ứng dụng xi lanh. Các cách của van khí nén cũng bao gồm cổng xả khí, thường có hai.

Van điện từ cho các ứng dụng thủy lực hoặc khí nén có sẵn dưới dạng các đơn vị mô-đun được gắn đa dạng, chẳng hạn như van ISO khí nén hoặc thủy lực. Các van này chứa các kiểu lắp và chuyển tiêu chuẩn, cho phép các van từ bất kỳ nhà sản xuất nào được lắp đặt trên cùng một ống dẫn. Thông thường, các van này cũng khá kinh tế và sẵn có trên thị trường.

Làm thế nào các van điện từ hoạt động, trong bài viết này chúng ta sẽ xem xét cách các van điện từ hoạt động. Chúng ta sẽ xem xét hoạt động cơ bản của hai loại van điện từ. Chúng tôi cũng sẽ đề cập đến các van solenoids thực sự trông như thế nào, tại sao van điện từ được sử dụng, nơi sử dụng van điện từ và cách van điện từ hoạt động.

Van điện từ được sử dụng để chuyển đổi năng lượng điện thành năng lượng cơ học.

Các van này có nhiều hình dạng và kích cỡ khác nhau, tôi sẽ chỉ cho bạn một số ví dụ dưới đây. Sự thay đổi hình dạng phụ thuộc vào công suất của van, áp suất mà nó làm việc và các cơ chế bên trong khác nhau.

Tại sao chúng ta sử dụng van điện từ? Các van này cho phép các kỹ sư tự động và điều khiển từ xa dòng chất lỏng trong một hệ thống. Chất lỏng này có thể là một chất lỏng hoặc chất khí. Ví dụ như nước, không khí, khí tự nhiên, dầu, hơi nước, chất làm lạnh, vv danh sách này cứ lặp đi lặp lại.

Cuộn dây điện từ được sử dụng để vận hành van, bằng cách truyền một dòng điện qua nó để tạo ra một trường điện từ và vận hành van. Điều này có nghĩa là nếu nó được kết nối với bộ điều khiển, nó có thể được vận hành tự động và từ xa bằng máy tính mà không cần các kỹ sư chạy xung quanh các van đóng mở vật lý. Điều này cho phép các hệ thống chạy hiệu quả và an toàn hơn nhiều.

Nơi nào chúng ta sử dụng hoặc tìm thấy van điện từ? Câu trả lời ngắn gọn là MỌI NƠI! Van điện từ có thể được tìm thấy trong mọi thứ, từ máy giặt đến tên lửa không gian, mặc dù chúng tôi sẽ tập trung vào các ứng dụng công nghiệp và HVAC trong video này.

Chúng ta hãy xem một số ví dụ.

Trong các hệ thống làm lạnh thương mại, chúng tôi gần như chắc chắn sẽ tìm thấy ít nhất một van điện từ trong hệ thống và nó thường được tìm thấy trong dòng chất lỏng, gần van giãn nở. Chúng tôi cũng đã đề cập đến cách các van mở rộng hoạt động trước đây, kiểm tra xem bằng cách nhấn vào đây .
